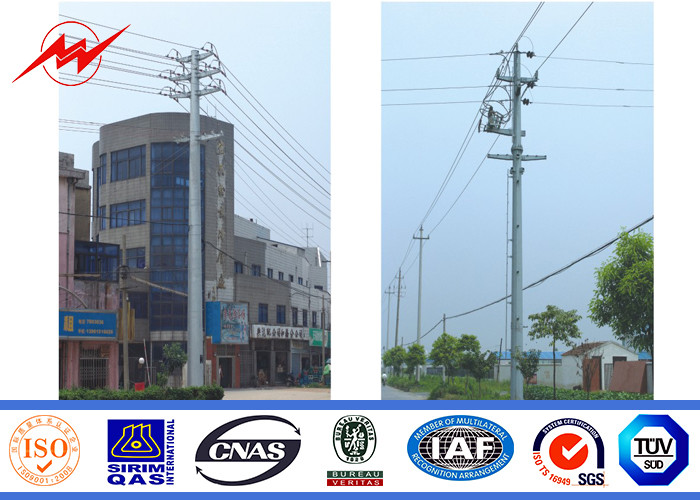

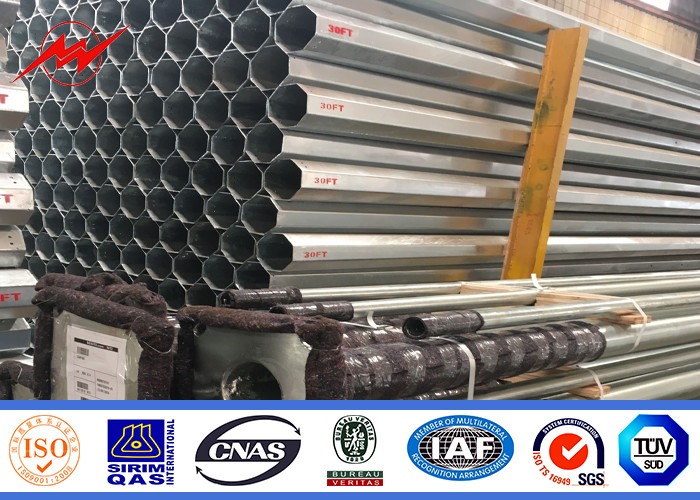

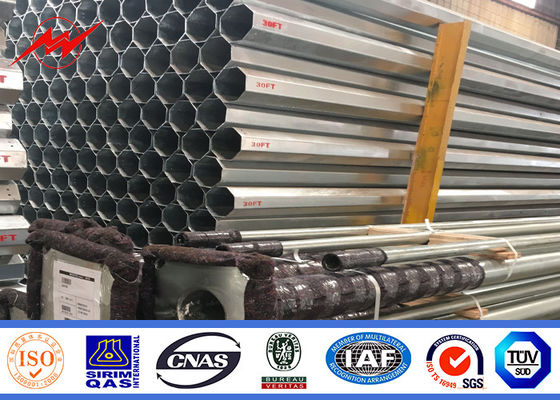

교차하는 팔 Q345를 가진 전기 강철 극이 필리핀 69KV에 의하여 직류 전기를 통했습니다
강철
물자는 NF EN 10025에 따라 입니다
기준과 NF EN 10149 기준, 그것에는 뒤에 오는 재산이 있습니다.
- 수확량 Strength=355N/mm2
- 강인성은 0 이하 20도 이하 동일에 남아 있습니다.
- 전기 요법은 NFA35503 표준 종류에 따라 1. 입니다.
명세:
|
유형 길이 |
45ft | 50ft | 55ft | 60ft | 65ft | 70ft |
| 13.75m | 15.25m | 16.80m | 18.30m | 19.85m | 21.35m | |
| B (0°-2°) | ||||||
| 최고 직경 (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| 개머리판쇠 직경 (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| 간격 (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| 최고 직경 (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| 개머리판쇠 직경 (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| 간격 (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| 최고 직경 (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| 개머리판쇠 직경 (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| 간격 (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| 최고 직경 (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| 개머리판쇠 직경 (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| 간격 (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| 최고 직경 (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| 개머리판쇠 직경 (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| 간격 (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2°-15°) | ||||||
| 최고 직경 (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| 개머리판쇠 직경 (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| 간격 (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| 최고 직경 (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| 개머리판쇠 직경 (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| 간격 (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| 최고 직경 (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| 개머리판쇠 직경 (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| 간격 (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
생산 과정
원료 시험 → 절단 →bending →Welding (경도) →Dimension는 →Flange가 용접 →Hole 드릴링 →sample → 지상 clean→ 전기 요법을 조립하거나 코팅, 회화 →Recalibration →Packages를 강화한다는 것을 확인합니다
용접
우리는 과거 하자 테스트가 있습니다. 용접이 내부와 외부 두 배 용접에 의하여 모양에서 아름다운 시킵니다
용접 기준: AWS (미국 용접 사회) D 1.1
지상 처리
요구되는 클라이언트에 의해 ASTM A 123, 색깔 폴리에스테 힘 또는 다른 어떤 기준 뒤에 나오 직류 전기를 통하는 뜨거운 복각.
품질 관리
우리는 엄격히 ISO9001-2008의 기준을 따릅니다. 질은 명세/기준에 제품 수락을 지키는 생산의 각 단계에서에 있습니다. 주의깊은 검사는 원료 단계에서 완제품과 납품에 각 절차 도중 고도 훈련 검사 엔지니어에 의해 실행됩니다.
