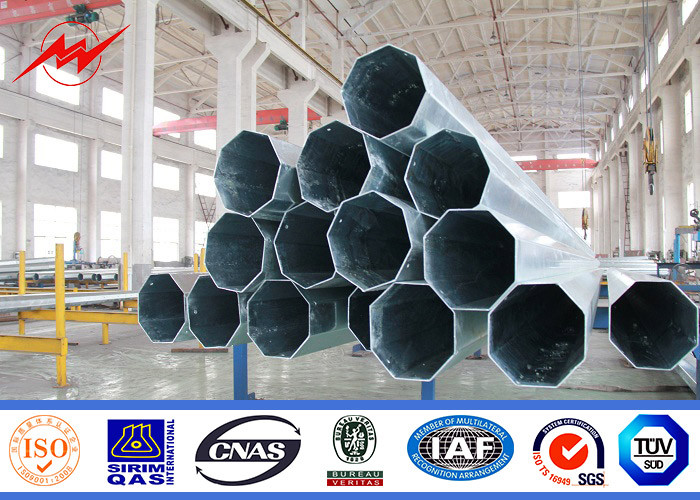

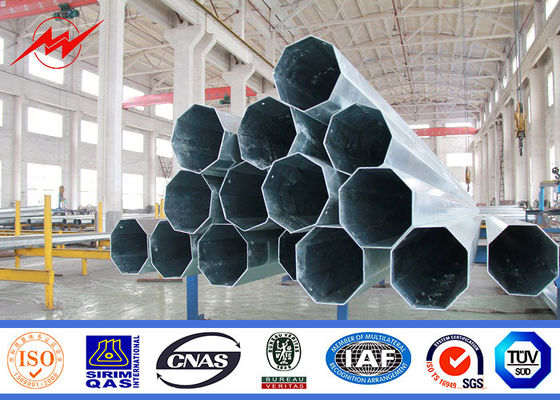

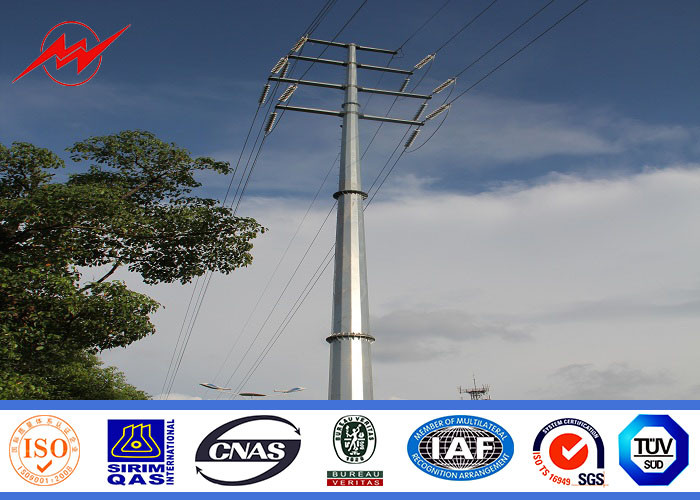

전송 폴란드 디자인을 위한 66kv 강철 전력 폴란드
| 폴란드의 고도 | ≥5m |
| 유형 | 낮고, 중간 더 높은 전압 |
| 극의 모양 | , 둥근 원뿔, 다각형 (8각형, Dodecagonal, etc.). |
| Crossarm | 고객 요구 당 Designas |
| 물자 |
강철 물자는 ASTM A36, ASTM A572에 따릅니다. |
| 벽 간격 | 2.5mm, 2.75mm, 3.0mm, 3.5mm, 3.75mm, 4.0mm, 4.5mm, 4.75mm, 5.0mm, etc. |
| 단면도 |
≤11900mm는 1개의 단면도로 40HQ 콘테이너로 적재해 이골. |
| 용접 |
용접은 CSA와 AWS D1.1 기준에 따릅니다. |
| 합동 | 미끄러짐 합동 또는 플랜지 형태를 가진 합동. |
| 임명 |
1. 매장 유형. |
| 직류 전기를 통하기 | 중국 기준 GB/T 13912-2002 미국 기준 ASTM A123에 따라 뜨거운 복각 전기 요법. |
| 최소한도 항복 응력 | 345 Mpa |
| 최소한도 장력 강도 | 470 Mpa ~ 630 Mpa |
| 전압 | 10KV~550KV |
| 한정된 무게 | 26 톤/콘테이너 |
| 증명서 | ISO 9001-2008, AAA 신용도, etc. |
| 보호 | 자유로운 반대로 부식과 녹 – 해안 지역, 사막, 유전 및 산업 지역을 위해 적당한 |
임명
강철 극의 디자인 무게는 보통 상대적으로 가볍 가동, 수송을 위해 좋습니다,
임명 모이거든.
강철
물자는 표준 NF EN 10025에 따라 이고 NF EN 10149 기준, 뒤에 오는 것 있습니다
재산.
- 수확량 Strength=355 N/mm2
- Thoughness는 0 이하 20도 이하 동일에 남아 있습니다
- 전기 요법은 NFA35503 표준 종류에 따라 I입니다
정비
뜨거운 복각 전기 요법 처리는 환경 없이 강철 극의 서비스 기간을 증가할 수 있습니다
다른 매일 정비를 위한 오염 그리고 필요 없음. 뒤에 오는 기술된 유형은 특별히를 위해 디자인됩니다
통제한 고도를 만나고 프랑스 전기 힘 회사의 기준을 적재할 수 있는 아프리카 시장.

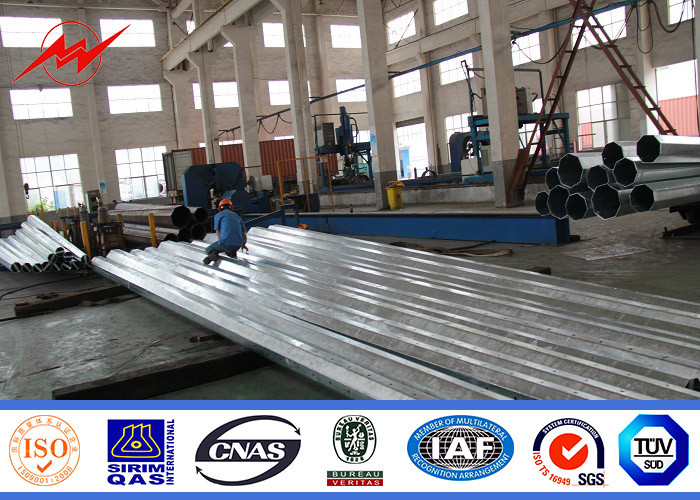

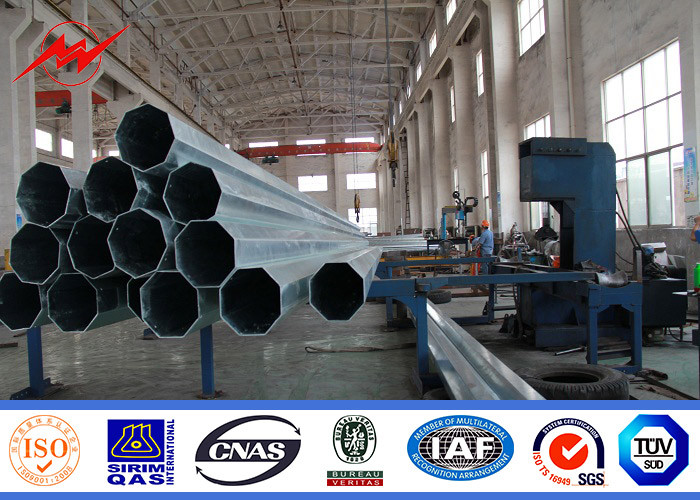

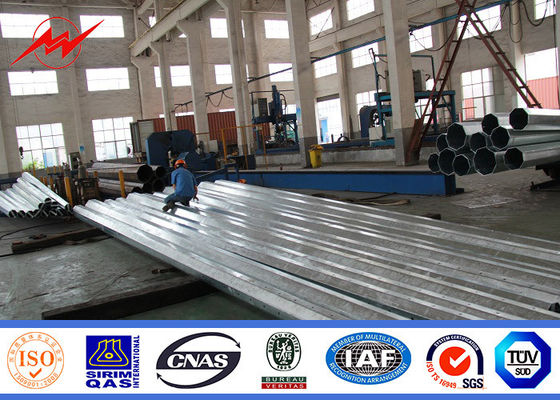

생산
우리의 강철 극은 첫번째로 다각형 (원뿔) 단면도에 형성하기 위하여 구부려집니다. 다음 그것은 자동에 의해 용접됩니다
물속에 넣 아크. 다음 그것은 자동적인 물속에 넣 아크 용접 기계에 의해 용접됩니다.
세번째로 최고 모자, 지구 및 기본 격판덮개는 극에 용접될 것입니다. 그리고 마지막으로 다른 부속품
(지원 부류, 사다리 지원, 등등) 극 갱구에 용접될 것입니다.
제조자 포용력
- 구성요소 길이: 75mm에 -25mm
- Straightness: 2mm/m
- 정도를 뒤틀기: 길이 3 미터 당 1̊
- Ovalisation: 최대는 3%입니다
- 평균 직경: +/- 0.5%
- 미끄러짐 길이: +/- 150mm
기계적 성질
금속 지원은 명목상 힘 F 및에 적용된 바람 v의 압력을 저항하기 위하여 디자인됩니다
정상에서 0.25m. 이 짐의 밑에, 강철의 탄성 한계에 관하여 안전율은 더 큽니다
1.8 보다는. 포스트는 또한과 동등한 토크를 저항합니다 (F+V) ×1m. 시험은 끊을 때 짐이 개입했다는 것을 보여줍니다
설계 하중의 약 2 시간은 입니다.
