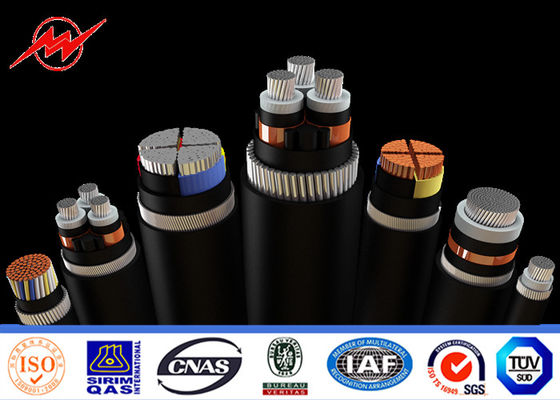

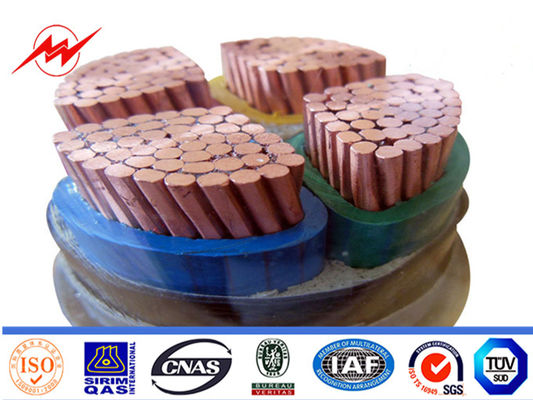

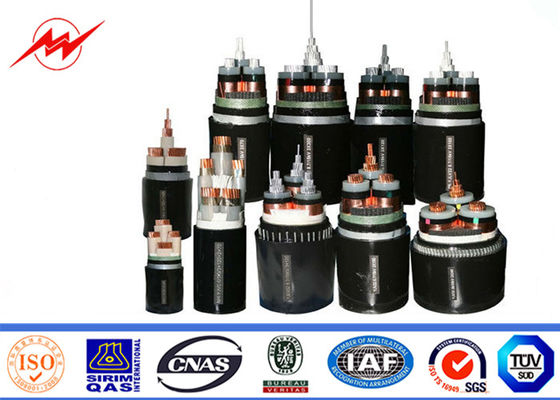

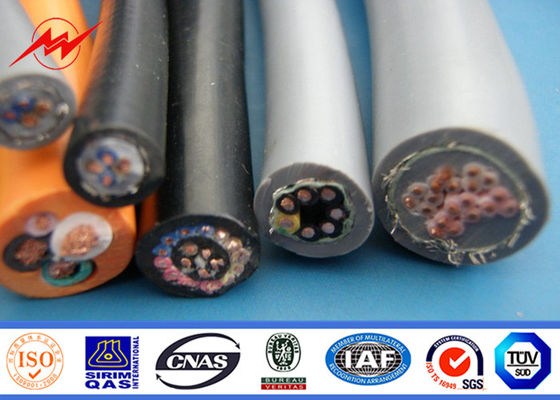

철강선 35kv까지 기갑 다 중핵 고전압 케이블 voltges
명세:
|
칼집: |
PVC/XLPE |
|
외부 칼집: |
PVC 또는 PE |
|
지휘자 |
99.5% 순수 산소 자유로운 구리 또는 알루미늄 합금 |
|
전압: |
0.6/1.2kv, 10/22/35kv, |
|
중핵의 아니: |
1, 2, 3, 4, 5, 3+1, 4+1, 3+2 |
|
지휘자 (mm ²)의 단면도: |
1.5~630 mm2 |
|
신청: |
기갑 PVC 고전압 케이블은, 케이블 트렌치에서 실내에 놓기를 위해, 케이블 선반에 그리고 관에서 적응됩니다. 할 수 없는 곰 외부 압력 및 긴장. |
| 일반적인 모형 이름: |
VV 구리/알루미늄 중핵, 격리되는 PVC, PVC에 의하여 넣어지는 고압선 VLY 구리/알루미늄 중핵, 격리되는 PVC, PE에 의하여 넣어지는 고압선 격리되는 YJL XLPE, PVC/PE에 의하여 넣어지는 고압선 KVV PVC (XLPE) 격리되고 넣어진 조종 케이블 JKV 구리/알루미늄 중핵 PVC에 의하여 격리되는 공중 케이블 , 기갑 얇은 철강선 격리된, YJHLV XLPE PVC/PE는 케이블을 넣었습니다 |
|
절연제 간격 (mm): |
1.0-10 |
|
색깔: |
검정 |
|
포장: |
목록 당 100 미터 또는 목록 당 또는 필요조건에 의하여 500 미터 |
|
배달 시간: |
10-20 일 |
|
지불 기간: |
L/C, D/A, D/P, T/T, 서부 동맹 |
세부사항 indruction
이 케이블의 절연재는 90℃까지 평가하는 내열이 있는 교차 결합된 폴리에틸렌에는입니다. 따라서 이 제품은 집중적인 열저항을 요구하는 신청을 위해 우수합니다. 그것은 방연제, 방열 것과 같이, 또는 환경에 그것의 특징에 따라서 친절한 분류됩니다.
마지막 도중 15-20 년 교차 결합된 폴리에틸렌에 의하여 격리된 케이블을 위한 수요는 급속하게 확장하고 케이블의 이 유형은 고압선을 위한 주요 유형이 되었습니다.
BAO WO 케이블에 의하여 안정되어 있는 질을 얻는 일정한 노력에서 활발히 XLPE에 의하여 격리된 케이블을 위한 적용한 최근 제조 기술 발전하고, 관여되고, 220kV를 초과하는 더 높은 전압을 위한 XLPE 케이블이 생성합니다.
이 카탈로그에 있는 제품은 GB/T 12706-2008 또는 IEC 60502-2004 명세에 근거를 둡니다.
표하기 보기:
보기 1: 구리 중핵 PVC 격리되고 넣어진 강철 테이프 기갑 3+1 유형은, 주요 중핵 단면도 50mm2이고 중립 중핵의 그것은 25mm2, 그런 고압선 대표될 수 있습니다 입니다: VV22 3X50+1X25
보기 2: 정격 전압은 격리된 0.6/1kV 구리 중핵 방연제 (135°C) PVC이고, 기갑 작 계기 철강선 넣어, 4+1는, 주요 중핵 단면도입니다 70mm2 타자를 치고 중립 중핵의 그것은 35mm2, 그런 고압선 대표될 수 있습니다 입니다: BW135-VV 0.6/1kV 4 X 70+1x35
보기 3: 정격 전압은 0.6/1kV의 구리 중핵 방연제 (105°C) PVC 격리된이고, 기갑 강철 테이프 넣는, 3+2, 주요 중핵 단면도입니다 185mm2 타자를 치거든 중립 중핵의 그것은 95mm2, 그런 고압선 대표될 수 있습니다 입니다: BW105 - VV22 0.6/1kV 3 x 185+2 x 95
근무 조건
에 아닙니다 일반적인 유형을 위해, 최대로 70°C
에 아닙니다 105°C 방연제 물자를 위해, 최대로 105°C
에 아닙니다 135°C 방연제 물자를 위해, 최대로 135°C
1. 가장 낮은 주위 온도: - 조정에게 놓기를 위한 40°C, - 비 조정에게 놓기를 위한 20°C
2. 정격 전압 U0/U: 0.6/1kV, 3.6/6kV
3. Min.bending 반경: 케이블의 외부 직경의 10 이하 시간 기갑 없이, 및 외부 직경이 케이블을 제공한 케이블의 15 이하 시간은 기갑 경우에 입니다.
4. 단락 상태: 케이블 지휘자의 최고 온도는 초과하지 않을 것입니다 175°Cunder 단락 상태 (5 초의 장시간)를
