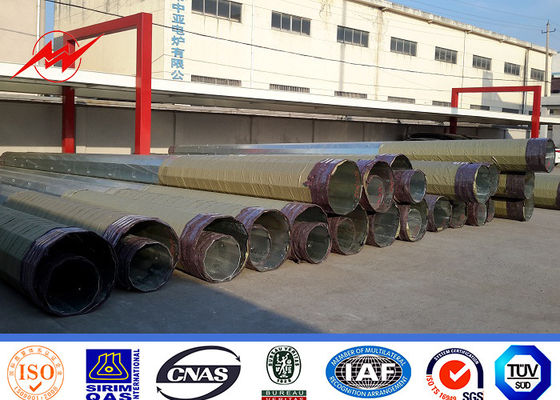

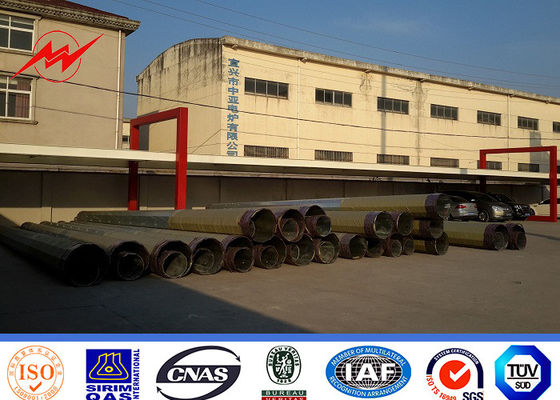

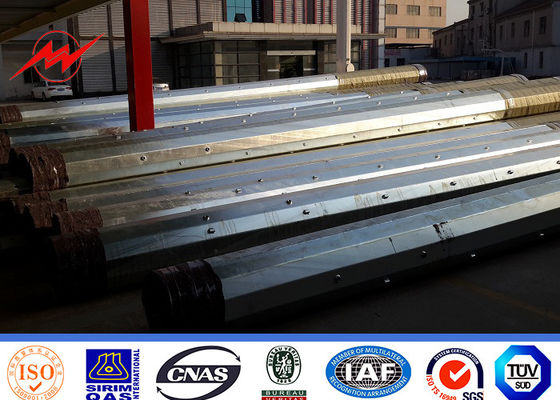

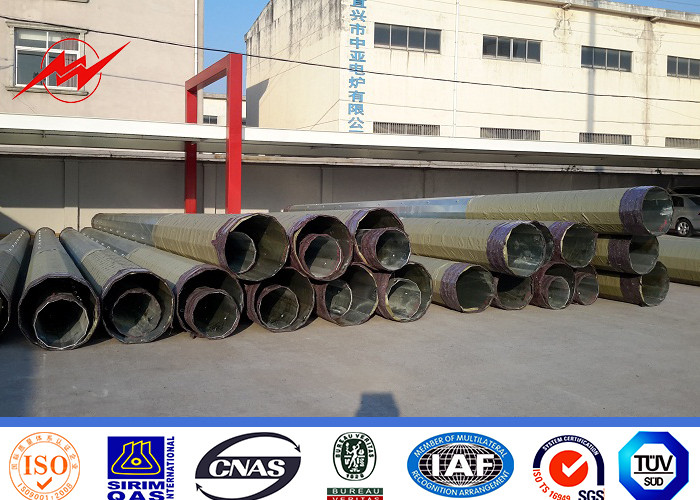

220KV Dodecagonal 20M 교차하는 팔을 가진 12KN 강철 전력 폴란드
명세:
|
고도 |
9 미터에서 100까지 미터 |
|
한 벌을 위한 |
전력 수송 및 배급 |
|
모양 |
다각형 원뿔 |
|
물자 |
정상적으로 Q345B/A572의 최소한도 항복 강도 ≥ 345 N/mm ² Q235B/A36의 최소한도 항복 강도 ≥ 235 N/mm ² ASTM A572 GR65, GR50, SS400에서 열간압연 코일 뿐만 아니라 |
|
전기 용량 |
10kV에 220kV |
|
차원의 포용력 |
클라이언트의 필요조건에 따르면. |
|
지상 처리 |
ASTM A 123 다음 직류 전기를 통하는 뜨거운 복각, 또는 다른 어떤 기준 요구되는 클라이언트에 의하여. |
|
폴란드의 합동 |
플랜지가 붙는 미끄러짐 합동 연결하는 |
|
표준 |
ISO 9001:2008 |
|
단면도 당의 길이 |
한 번 형성하는 14 미터 이내에 |
|
용접 기준 |
AWS (미국 용접 사회) D 1.1 |
|
간격 |
36mm에 1개 mm |
|
생산 과정 |
(경도) 원료 시험 → 절단 →bending →Welding →Dimension는 →Flange가 용접 →Hole 드릴링 →sample 모인다는 것을 확인합니다 → 지상 clean→ 전기 요법 또는 분말 코팅, 회화 →Recalibration →Packages |
|
포장 |
플라스틱 종이로 또는 클라이언트 요청에 따라 포장. |
물자의 Descripition:
물자는 NF EN 10025에 따라 입니다
기준과 NF EN 10149 기준, 그것에는 뒤에 오는 재산이 있습니다.
- 수확량 Strength=355N/mm2
- 강인성은 0 이하 20도 이하 동일에 남아 있습니다.
- 전기 요법은 NFA35503 표준 종류에 따라 1. 입니다.
정상적으로 Q345B/A572의 최소한도 항복 강도 ≥ 345 N/mm ²
Q235B/A36의 최소한도 항복 강도 ≥ 235 N/mm ²
ASTM A572 GR65, GR50, SS400에서 열간압연 코일 뿐만 아니라
용접:
진보된 물속에 넣 아크 용접 및 CNC 용접 장비. 그것에는 과거 하자 테스트가, 내부 있고 용접이 외부 두 배 용접에 의하여 모양에서 아름다운 시킵니다. 그것은 CWB와 AWS D 1.1의 국제적인 용접 기준으로 확인합니다
전기 요법
기준: NFA91121
전기 요법의 평균 간격: 86μm 미만.
제조 포용력
- 구성요소 길이: - 25mm에서 75mm
- Straightness: 2mm/m
- 정도를 뒤틀기: 1°per 길이 3 미터
- Ovalisation: 최대는 3%입니다
- 평균 직경: +/- 0.5%
- 미끄러짐 길이: +/- 150mm
임명
- 회의 도중 극에 모든 장비를 제거하십시오.
- 각 단면도의 토륨 epole 갱구의 주위에 새총을 도십시오.
- 1개의 활차 장치에 최고 단면도에 새총을 고치십시오.
- 밑바닥 단면도에 새총은 중심에 단단히 고쳐지고 고쳐집니다.
- 강철 극 수직에 최고 단면도의 새총을 바짝 죄 곁에.
- 강철 극을 고치십시오.
- 새총을 제거하십시오.
