설명
높이:15m
전력 전송용복
소재:Q355 고품질 열로 굴린 강철 또는 특별한 요청이 가능합니다.
토란스: +-2%
각 섹션의 길이는: 슬리프 관절없이 형성 한 번 14m 이내에
용접:AWS D1.1
바람 속도: 항상 35m/s
보증: 15년
수명:50년
기둥의 설계: 8등급 지진에 대항
막대기 합동:입기 모드,내면 모드,대면 합동 모드

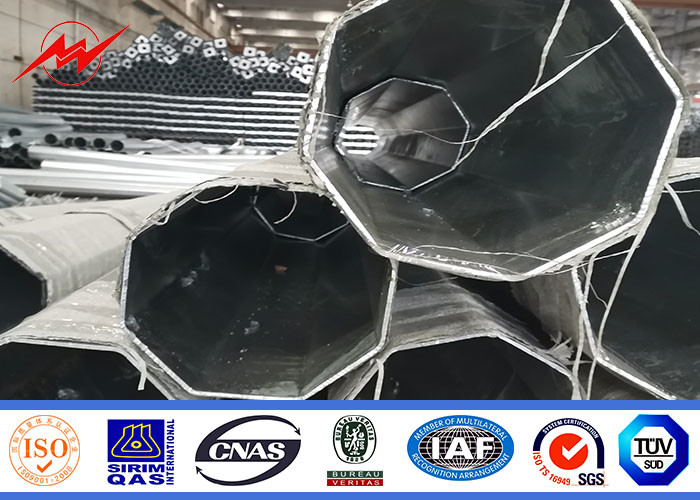

형태: 둥근 피침형; 팔각 피침형; 직사각형; 다각형; 톱니 모양의 둥근
기판: 기판은 평면 또는 둥글고 고객의 요구 사항에 따라 크기
가격 용어: EXW, FOB, CFR 또는 CIF
철강
소재는 NF EN 10025에 따라
표준 및 NF EN 10149 표준,이 다음 속성을 가지고 있습니다.
- 양력 강도=355N/mm2
- 강도는 20도 이하에도 동일합니다.
- 진열은 NFA35503 표준 클래스 1에 따라합니다.
제조 용량
| 두께에 대한 허용도 |
- 각 장에 0% ~ +10% |
| 외부 지름 |
- 0% ~ +2% |
| 부분 의 길 |
+ 40mm |
| 망원경 기둥 |
조립 후 망원경 기둥은
9m 및 11m 기둥에 대해 + 75mm로 표시된 길이
12m 기둥에 +100mm, 15m 기둥에 +125mm
대봉 |
| 직선성 |
직선은 높이의 1/300을 초과해서는 안 됩니다. |
| 두께 |
재료의 최소 두께는 3입니다.
mm의 길이 3.0 미터 섹션에서
아래층 |
| 톱니/극의 기울기 |
기둥의 측면 톱니가 15mm 사이로
길이가 1미터당 25mm입니다. |
첨단 기계
| 기계 이름 |
브랜드 & 모델 번호 |
양 |
사용 해수 |
조건 |
| 유니버설 테스트 머신 |
WEW-1000BC |
1 |
9 |
받아들여질 수 있습니다. |
| 단단성 검사기 |
HBRV |
1 |
10 |
받아들여질 수 있습니다. |
| 3개 원소 분석기 |
8618-4A |
1 |
9 |
받아들여질 수 있습니다. |
| 결함 탐지기 |
제1호 |
1 |
9 |
받아들여질 수 있습니다. |
| 두께 검사기 |
제1호 |
1 |
9 |
받아들여질 수 있습니다. |
| 탄소 황 분석기 |
8608-2F |
1 |
8 |
받아들여질 수 있습니다. |
품질 관리 시스템 인증
| 품질 관리 시스템 인증 |
| 인증 |
인증 |
증명서 번호 |
사업 범위 |
유효기일 |
|
ISO
9001:2015
|
QAC |
00617Q31173R1M |
전기 송전 및 변환용 철강 튜버 스톨 및 철강 타워의 설계, 생산 및 서비스, 철강 튜버 스톨 |
2017년 8월 24일 --
2020년 8월 23일
|
|
OHSAS
180012007
|
QAC |
00617S20638R1M
|
전기 송전 및 변환용 철강 튜버 스톨 및 철강 타워의 설계, 생산 및 서비스, 철강 튜버 스톨 |
2017년 8월 24일 --
2020년 8월 23일
|
공급자 관리
1-회사는 공급자 평가 절차를 가지고 있나요?
그래요
2-회사는 승인된 공급업체의 업데이트된 목록을 가지고 있습니까?
그래요
3-회사는 구매 계약 검토 및 승인에 대한 표준 절차를 설정하고 시행했습니까?
예, 서면 표준 절차
4회사에서 공급자 평가 보고서를 보관하고 있나요?
예, 지난 1~3년 동안의 평가 보고가 있습니다.
5회사 구매 문서가 제품 안전 통제와 고객의 요구 사항을 보장하기에 충분합니까?
예, 구매 문서에는 필요한 모든 정보가 포함되어 있습니다.
6최종 포장 후 무작위 제품 검사를 수행하는 절차가 있습니까?
예, 명확한 표준 및 서면 검사 기록
하지만 고객 사용에 대한 실용적인 기둥을 설계하기 위해, 일반적으로 우리는 고객이 다음과 같은 몇 가지 매개 변수를 제공해야 합니다:
- 스톨 탑 설계 부하
- 화물의 위치, 위쪽에서 거리
- 바람의 속도
- 와이어는 어떻게 분배될까요?
- 입장형 또는 기본판형의 스톨 타입
- 연결 모드, 슬리프 관절 또는 플랜지를 사용
- 그리고 우리가 필요할 때 더 논의 할 수 있는 다른
|
